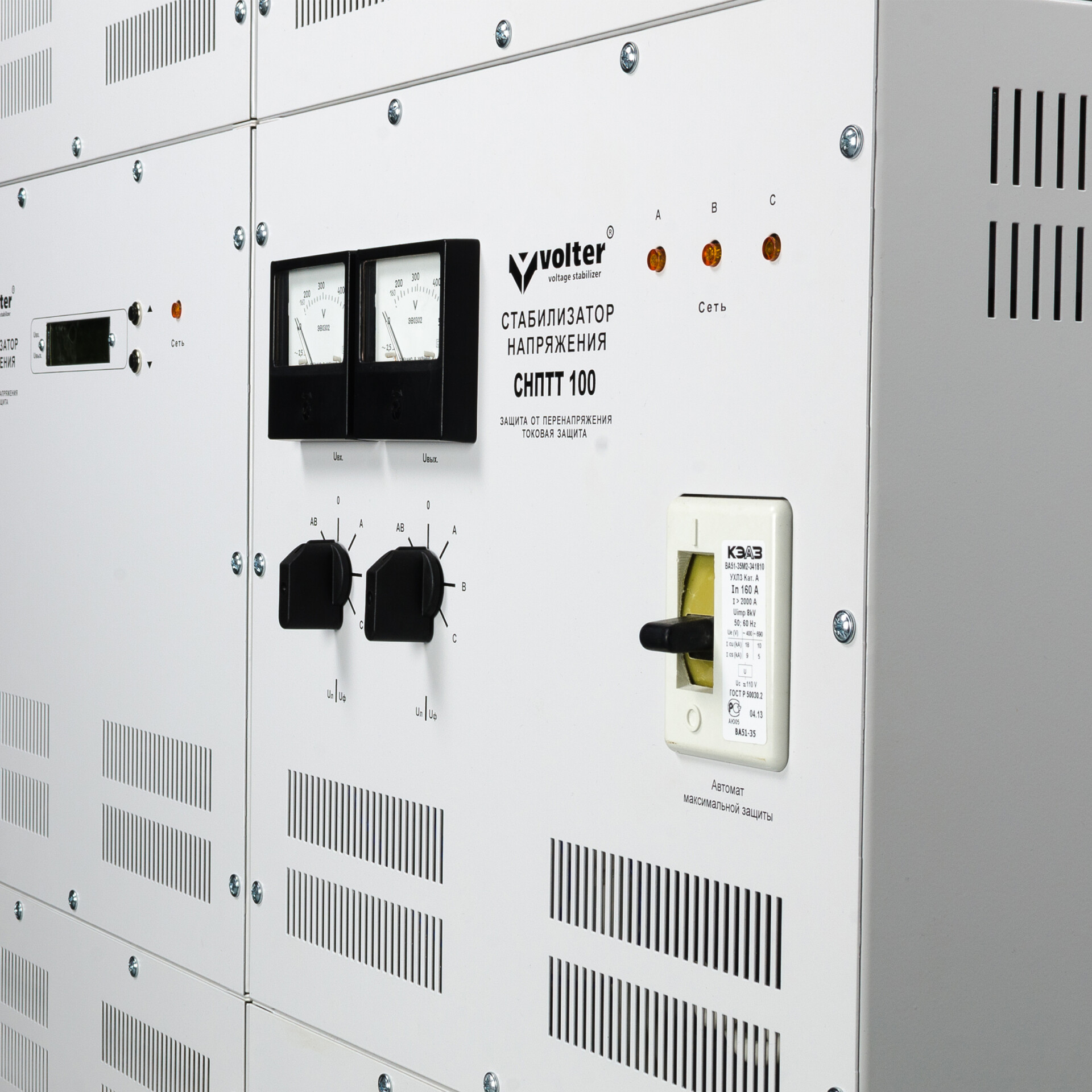

На лицьовій панелі блоку комутації знаходяться:
- автоматичний вимикач;
- світлодіодні індикатори наявності вхідної напруги і вихідного напруги;

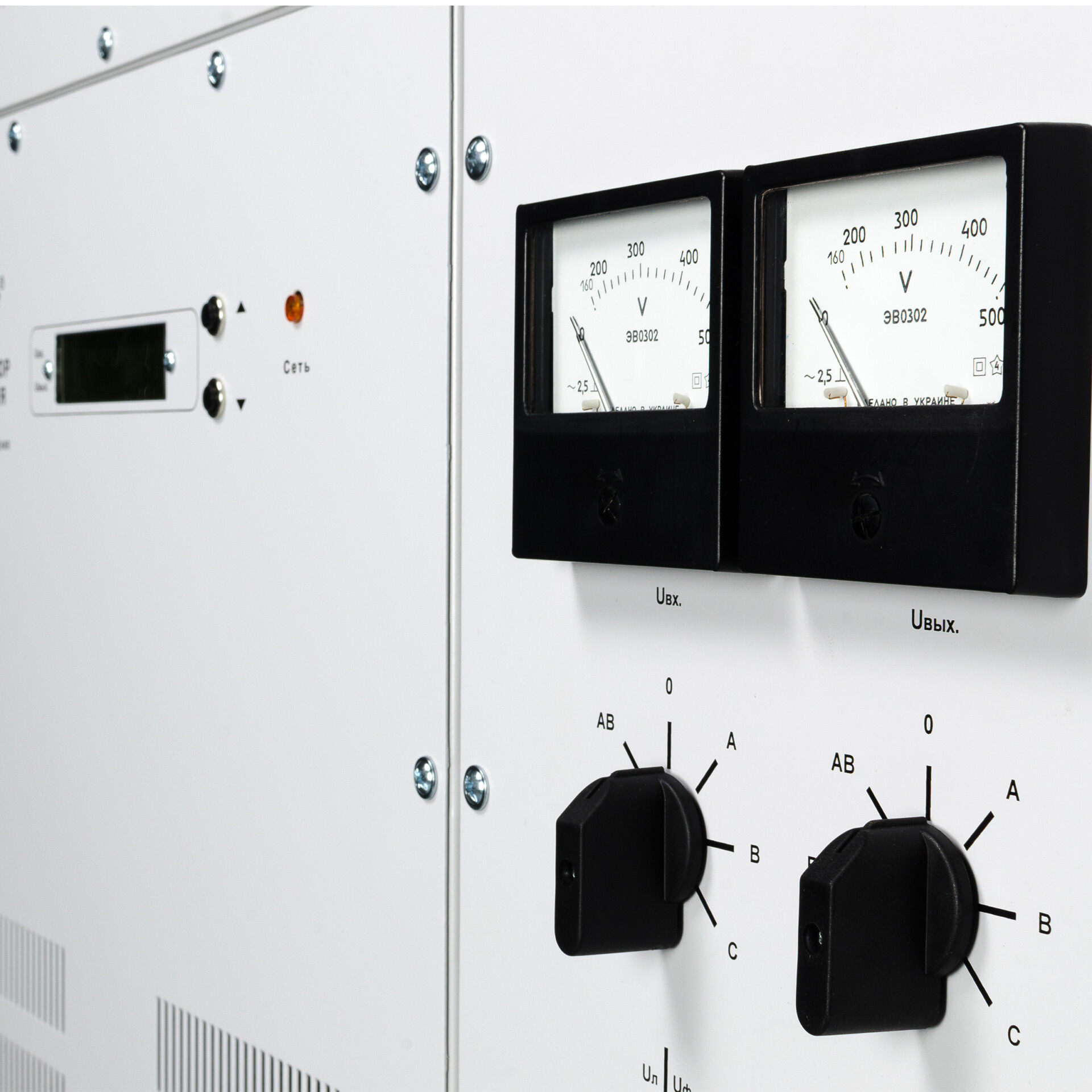

- вольтметри вхідної та вихідної напруги;
- два перемикача вольтметрів, що дозволяють по черзі вимірювати фазну і лінійну напруги, як на вході, так і на виході стабілізатора;
- амперметр вхідного струму;
- перемикач амперметра за фазами.

На верхній панелі фазного блоку знаходиться перемикач режимів роботи, на лицьовій панелі - рідкокристалічний індикатор і кнопки управління.

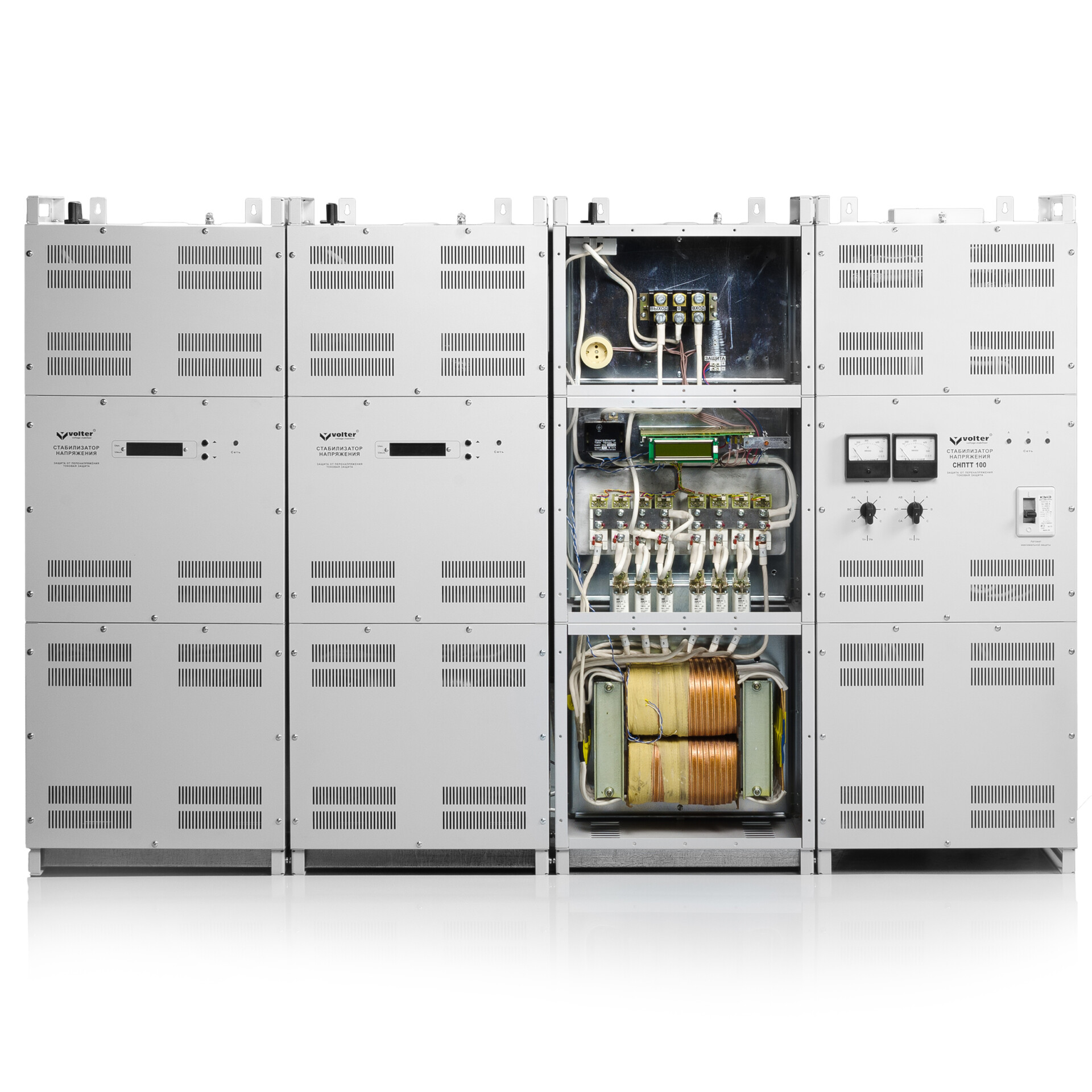

Кожен блок стабілізації фазної напруги складається з автотрансформатора, силових ключів і контролера напруги. В процесі роботи контролер відстежує зміну вхідної фазної напруги і відповідно до результатів виміру перемикає силові ключі, підтримуючи стабільним магнітний потік автотрансформатора і стабільну вихідну напругу стабілізатора.

До трифазної мережі стабілізатор підключається через блок комутації. підключення виконується за схемою "зірка" з обов'язковим нульовим проводом.
